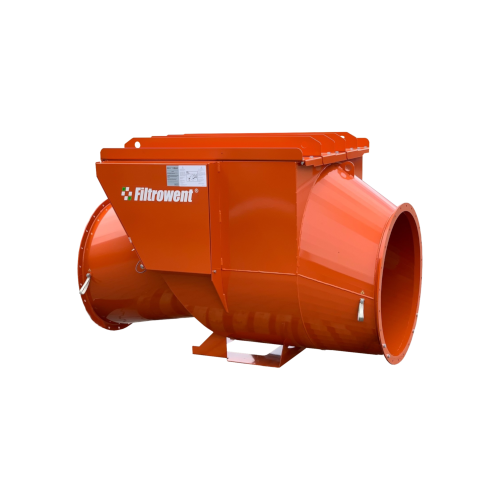

Klapy zwrotne EX

od: 7315,00 zł

Kategoria:

Opis

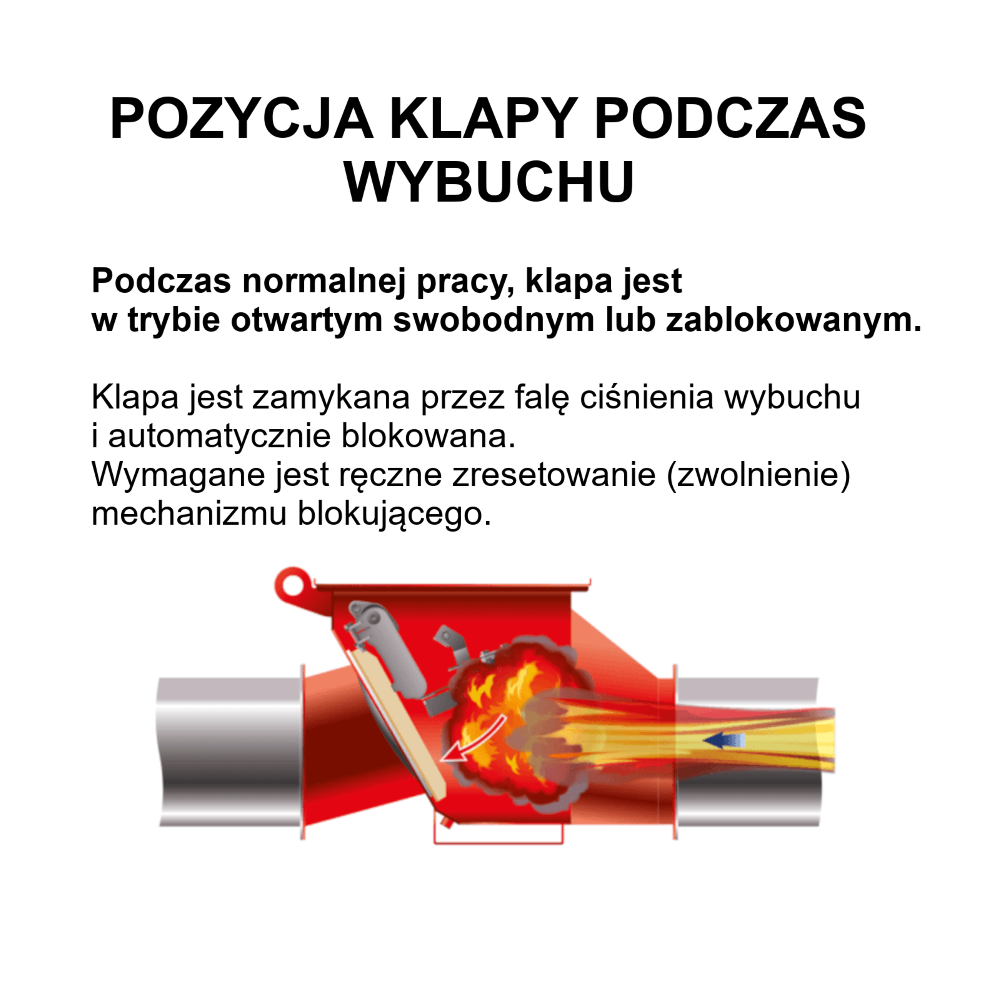

Klapa zwrotna izolująca wybuch jest mechanicznym urządzeniem ochronnym, którego zadaniem jest zapobieżenie przeniesienia się ciśnienia i płomienia wybuchu w rurociągu.



PODSTAWOWE DANE

  • Korpus: stal malowana,
  • Klapa: Okrągła wypukła,
  • klapa: Stal nierdzewna,
  • Średnica: ø160mm do ø800mm,
  • Uszczelka EPDM FDA: -30°C do +70°C/14F° do 158F°,
  • Kołnierze: konstrukcja kołnierzy ISO i ANSI,
  • Czujnik indukcyjny: czujniki wskazujące zamknięcie bez ATEX w przypadku wybuchu lub nadciśnienia.



OPCJE

  • Korpus: Stal ocynkowana,
  • Korpus: stal nierdzewna,
  • Uszczelka silikonowa FDA i 1935/2004CE: -10°C do +180°C/14F do 356F,
  • Przeciwkołnierz,
  • Czujniki sygnalizacji zamknięcia ATEX 21,
  • Czujnik pojemnościowy ostrzegający o gromadzeniu się kurzu (maks.: 70°C/158F),
  • Skrzynka przyłączeniowa zainstalowana na korpusie, po przeciwnej stronie mechanizmu blokującego.



CERTYFIKACJA

  • INERIS 19ATEX0016X,
  • 2014/34/UE
  • EN16447,
  • EN 15089,
  • EN 1127-1,
  • EN 14460,
  • NFPA 69:2019,
  • INERIS 08ATEXQ406
  • ISO9001:2015.

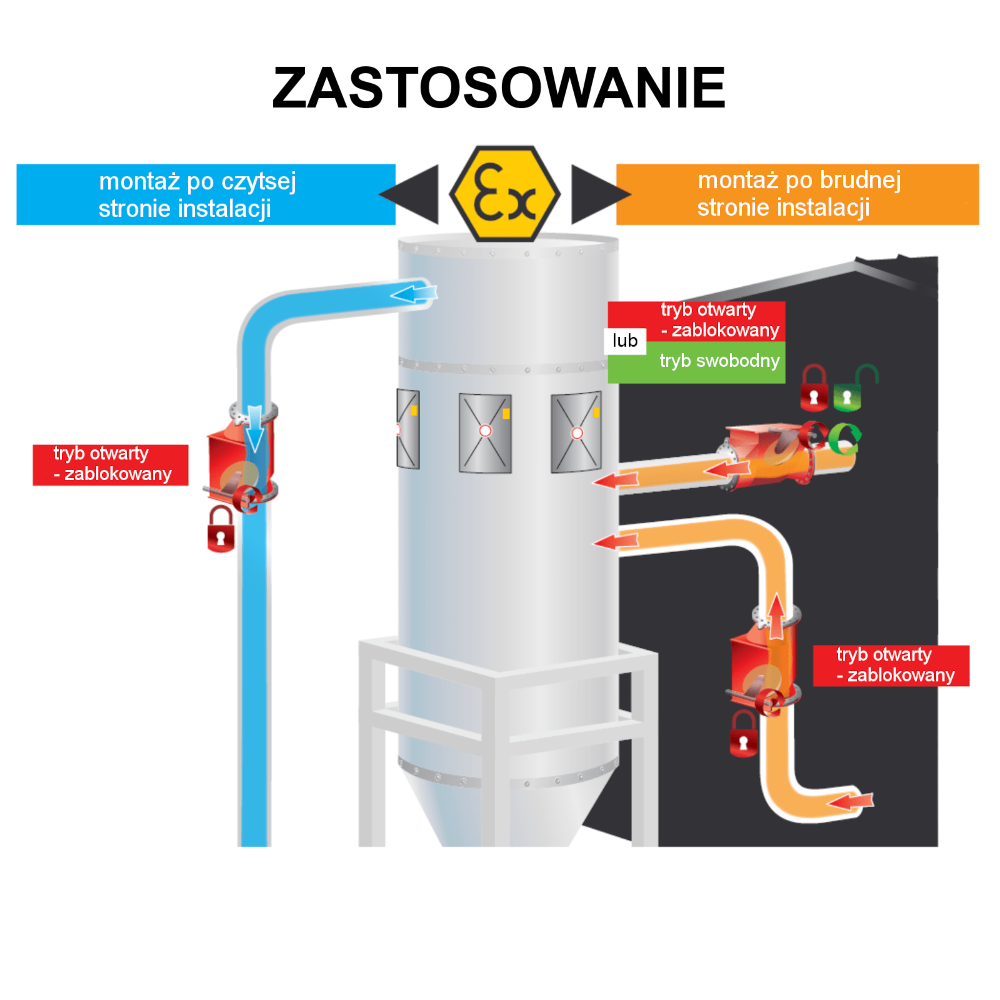

WYMIARY I ODLEGŁOŚĆ MONTAŻU ZAWORU PRZECIWWYBUCHOWEGO VIGIFLAP

VIGIFLAP DN (mm) Minimalna objętość naczynia *Lmin (minimalna odległość montażowa) **Lmin (minimalna odległość montażowa) Lmax (maksymalna odległość montażowa)
160a 1,35 m3 3,0 m 5,0 m 17,0 m
160b 0,70 m3 4,0 m 6,0 m 17,0 m
180a 1,35 m3 3,0 m 5,0 m 17,0 m
180b 0,70 m3 4,0 m 6,0 m 17,0 m
200 1,35 m3 4,6 m 6,6 m 17,0 m
250 1,35 m3 4,0 m 6,0 m 17,0 m
300 2,90 m3 4,6 m 6,6 m 17,0 m
350 2,90 m3 4,2 m 6,2 m 17,0 m
400 4,50 m3 5,2 m 7,2 m 17,0 m
450 4,50 m3 4,7 m 6,7 m 17,0 m
500 6,05 m3 5,8 m 7,8 m 17,0 m
550 6,05 m3 5,5 m 7,5 m 17,0 m
600 7,65 m3 7,2 m 9,2 m 17,0 m
650 7,65 m3 6,7 m 8,7 m 17,0 m
700 7,65 m3 6,4 m 8,4 m 17,0 m
750 10,00 m3 7,3 m 9,3 m 17,0 m
800 10,00 m3 6,9 m 8,9 m 17,0 m

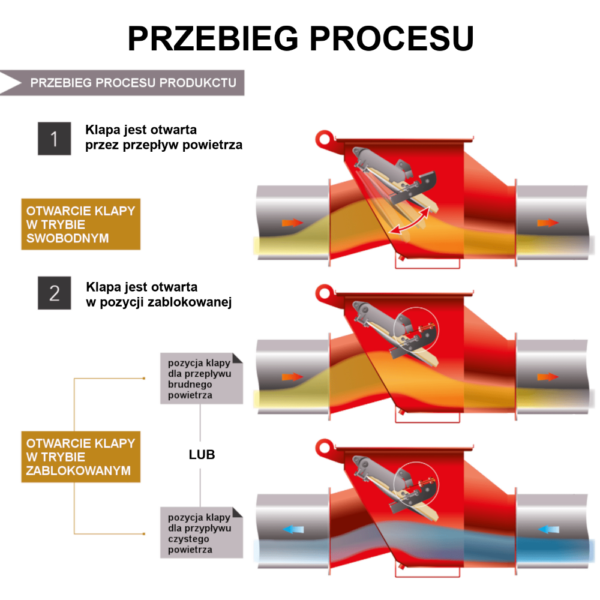

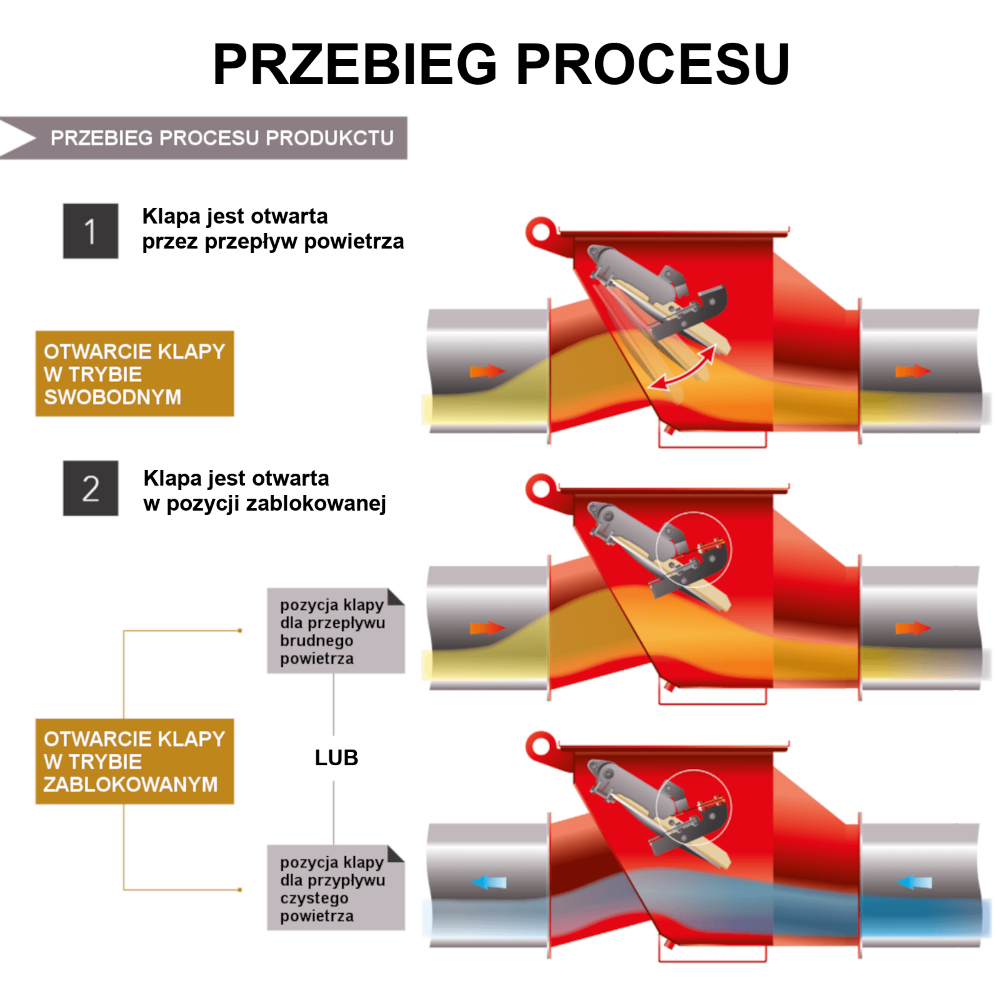

* zawór klapowy uruchamiany przez przepływ powietrza roboczego, pozycja pozioma

** zawór klapowy utrzymywany w stanie otwartym, z kolanami, pozycja pionowa



SPECYFIKACJA

Parametr Wartość
Kst max ≤ 250 bar.m/s
Kst min Bez limitu
Pmax 10 bar
MIE ≥ 10 mJ
MIT ≥ 400°C
MESG 1,7 mm
Pred max* ≤ 0,5 bar
Wytrzymałość 2,0 bar
Oznakowanie EX II D
Atex wew. Strefa 20 (II 1D)
Pył** Wszystkie rodzaje pyłów
Stężenie pyłu Bez limintu
Prędkość przepływu powietrza Czysta strona powietrza: ≤ 30 m/s
Brudna strona powietrza: ≤ 45 m/s
Praca Czysty obieg powietrza
Brudny obieg powietrza
Zakres przepływu powietrza Przepływ ssący
Przepływ tłoczący
Ciśnienie robocze 500 mbar max
Podciśnienie robocze -800 mbar max
Ilość kolan Bez limitu

*naczynie (potencjalne źródło zapłonu)
**pył organiczny, pył syntetyczny i pył metalowy

Informacje dodatkowe

Średnica

160, 180, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800
