Opis

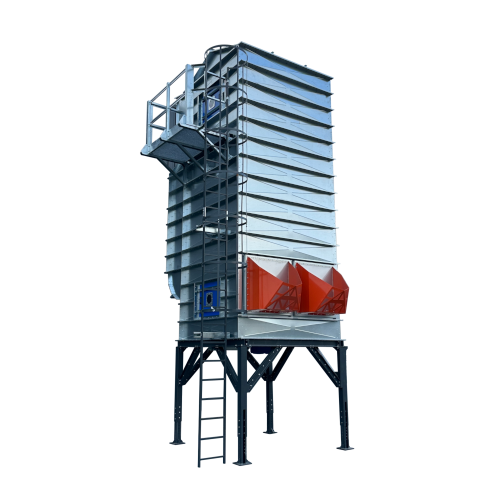

Najnowszy odpylacz workowy EKOmax-JET z systemem czyszczenia sprężonym powietrzem o kompaktowej budowie to szybszy montaż, łatwość obsługi i konserwacji. Przeznaczony do pracy na zewnątrz jak i wewnątrz hali, z powodzeniem sprawdza się w odpylaniu pyłów pochodzenia drzewnego, tworzyw sztucznych, papieru. Nadaje się do pracy z pyłami o parametrach palnych i wybuchowych, jest wykonywany zgodnie z dyrektywą ATEX. Urządzenie jest dostępne w różnych wersjach, obsługujących przepływ powietrza od około 6000 m³/h do ponad 50.000 m³/h. Ciśnienie robocze +/-7000Pa.

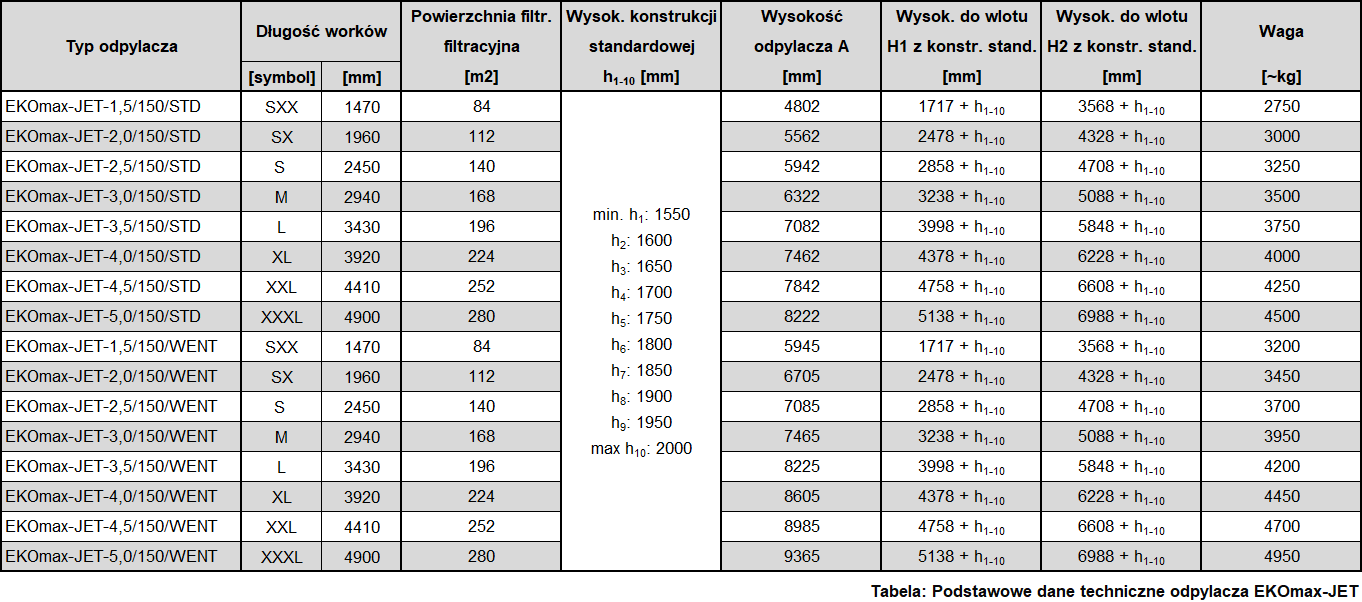

01 Typ odpylacza



WYJAŚNIENIE KODU ODPYLACZA

Przykład: EM-JET-3,0-150-STD lub WENT

EM – odpylacz z serii EKOmax

JET – wbudowany system czyszczenia sprężonym powietrzem

3,0 – worki (rękawy filtracyjne) o długości 2940 mm

150 – średnica worków (rękawów filtracyjnych)

*STD – odpylacz w wersji standardowej, wentylator(y) odciągowe lokalizowane są poza odpylaczem, na zewnątrz

*WENT – odpylacz ma w górnej części przygotowaną specjalną komorę – zabudowę, w której umieszczane są wentylatory odciągowe.









02 System przeciwwybuchowy

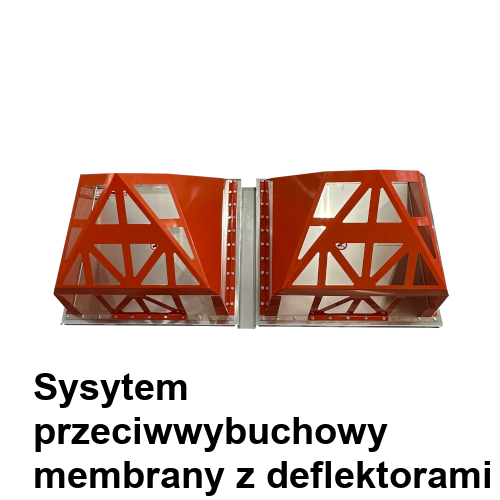

Membrany wybuchowe to kluczowy element bezpieczeństwa stosowany w odpylaczach filtracyjnych EKOmax. Ich głównym zadaniem jest ochrona urządzenia oraz otoczenia przed skutkami wybuchu pyłów, które mogą wystąpić w wyniku zapłonu mieszaniny pyłowo-powietrznej. JAK DZIAŁAJĄ MEMBRANY WYBUCHOWE?Membrany wybuchowe to elementy ciśnieniowe, które są zaprojektowane tak, aby w kontrolowany sposób otwierały się pod wpływem nadmiernego ciśnienia powstałego w czasie wybuchu. W przypadku wystąpienia eksplozji w komorze odpylacza, membrana natychmiast się otwiera, uwalniając nagromadzoną energię w bezpiecznym kierunku, co minimalizuje ryzyko uszkodzenia urządzenia i ochrony personelu. ZASTOSOWANIE W ODPYLACZACH FILTRACYJNYCH EKOMAXOdpylacze filtracyjne EKOmax, znane z wysokiej wydajności i niezawodności, są często stosowane w przemyśle, gdzie występują palne pyły – na przykład w przemyśle drzewnym, spożywczym czy chemicznym. Membrany wybuchowe montowane w tych urządzeniach:

• zabezpieczają system przed skutkami eksplozji,
• spełniają wymagania dyrektywy ATEX, dotyczącej stref zagrożonych wybuchem,
• są dostosowane do specyficznych warunków pracy i parametrów procesowych odpylacza.

W przypadku odpylaczy filtracyjnych EKOmax możliwe są dwa warianty zastosowania membran wybuchowych:

• Dwie membrany o wymiarach 620 x 820 mm – stosowane dla pyłów wybuchowych, klasa wybuchowości St1 z ograniczeniami, np.: przy P_max=8 bar, maksymalne K_st=130 bar.m.s^-1.
• Dwie membrany o wymiarach 920 x 920 mm – stosowane dla pyłów wybuchowych, klasa wybuchowości St1 bez ograniczeń.

Wybór odpowiedniego wariantu zależy od specyfikacji technicznej odpylacza oraz wymagań danego procesu przemysłowego. ZALETY STOSOWANIA MEMBRAN WYBUCHOWYCH

• Skuteczność – szybkie uwalnianie ciśnienia zapobiega rozprzestrzenianiu się wybuchu,
• Bezpieczeństwo – zmniejszenie ryzyka obrażeń personelu i strat materialnych,
• Łatwość montażu – membrany są proste w instalacji i integracji z odpylaczem,
• Niskie koszty eksploatacji – w porównaniu do innych systemów przeciwwybuchowych, membrany są ekonomiczne w utrzymaniu.

WYMAGANIA DOTYCZĄCE EKSPLOATACJIAby zapewnić prawidłowe działanie membran wybuchowych w odpylaczach EKOmax, konieczne jest:

• regularne przeglądy techniczne,
• kontrola stanu membrany i jej szczelności,
• przestrzeganie zaleceń producenta dotyczących montażu i eksploatacji.

Membrany wybuchowe są nieodłącznym elementem odpylaczy filtracyjnych EKOmax, gwarantując bezpieczeństwo i niezawodność systemów odpylania w trudnych warunkach przemysłowych. Dzięki nim możliwe jest spełnienie rygorystycznych norm bezpieczeństwa i ochrona infrastruktury zakładowej przed skutkami niekontrolowanych eksplozji.



03 System opróżniania

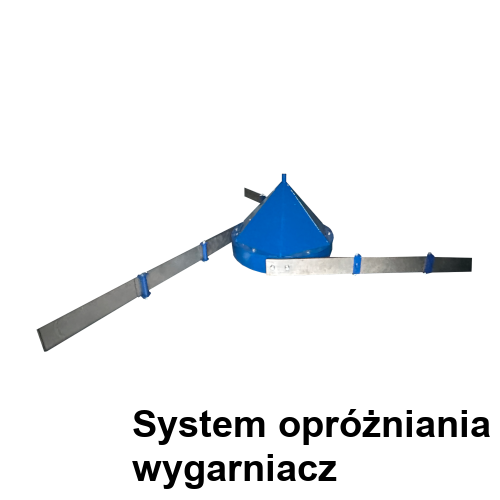

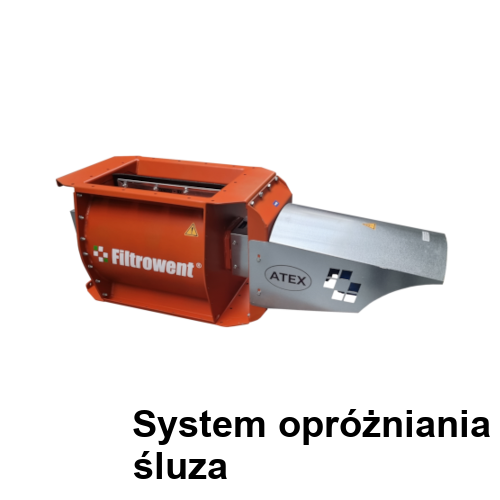

Odpylacz EKOmax został zaprojektowany z myślą o skutecznym i bezpiecznym usuwaniu nagromadzonych odpadów pyłowych, zgodnie z najnowszymi standardami bezpieczeństwa. W dnie odpylacza zamontowany jest innowacyjny wygarniacz, który umożliwia dwa różne sposoby opróżniania zalegających odpadów. WYGARNIACZ Z WYRZUTEM BEZPOŚREDNIMPierwszy sposób polega na wykorzystaniu wygarniacza, który jest zamontowany na osi w dnie odpylacza. Na osi znajdują się trzy łopaty, które obracają się w sposób ciągły, przesuwając odpady w kierunku otworu w dnie odpylacza. Materiał zalegający na dnie odpylacza jest bezpośrednio wyrzucany na zewnątrz, co pozwala na szybkie i efektywne usunięcie odpadów z systemu. Użytkownik w tej opcji może zastosować własną śluzę lub inny sposób odbierania/przesyłu/gromadzenia odpadu usuwanego z odpylacza. WYGARNIACZ Z PRZEKAZANIEM MATERIAŁU DO ŚLUZYDrugi sposób również wykorzystuje wygarniacz, jednak w tym przypadku odpady są przesuwane do specjalnej śluzy zamontowanej pod odpylaczem. Śluza pełni kluczową rolę nie tylko w transporcie materiału grawitacyjnie pod filtr, ale również jako element systemu ochronnego. ŚLUZA JAKO SYSTEM OCHRONNY ZGODNY Z ATEXŚluza, standardowo stosowana w odpylaczach EKOmax, jest urządzeniem przeciwwybuchowym, zgodnym z dyrektywą ATEX. Jej głównym zadaniem jest izolacja wybuchu, co oznacza, że w przypadku eksplozji w systemie odpylania, śluza zapobiega rozprzestrzenianiu się fali ciśnienia i ognia na pozostałe części instalacji. Dzięki temu:

• zapewnia bezpieczeństwo pracy w strefach zagrożonych wybuchem,
• chroni urządzenia i infrastrukturę przed uszkodzeniem,
• spełnia rygorystyczne wymagania dyrektywy ATEX dotyczące urządzeń i systemów ochronnych w atmosferach wybuchowych.

ZALETY ZASTOSOWANYCH ROZWIĄZAŃ

• wszechstronność – możliwość wyboru metody opróżniania dostosowanej do specyfiki procesu.
• bezpieczeństwo – zastosowanie śluzy zgodnej z ATEX gwarantuje ochronę przeciwwybuchową.
• efektywność – wygarniacz zapewnia ciągłe i skuteczne usuwanie nagromadzonych odpadów.
• automatyzacja – obie metody umożliwiają zautomatyzowanie procesu opróżniania, co minimalizuje konieczność ręcznej obsługi.

Odpylacz EKOmax dzięki zastosowaniu wygarniacza i śluzy jako elementu systemu ochronnego, oferuje nie tylko wydajność, ale także najwyższy poziom bezpieczeństwa w procesach odpylania przemysłowego.



04 Konstrukcja nośna



Odpylacz EKOmax może być montowany na dwóch różnych rodzajach konstrukcji, które są dostosowane do specyficznych wymagań odbioru materiału pyłowego. Każda z nich pozwala na efektywne i wygodne zarządzanie odpadami, zachowując przy tym ergonomię i czystość pracy. KONSTRUKCJA STANDARDOWAPierwsza opcja to konstrukcja standardowa, w której odległość między podłożem a dnem odpylacza wynosi około dwóch (2) metrów. Jest to rozwiązanie idealne w przypadku:

• podłączenia Big-Bagów, co umożliwia bezpośrednie zasypywanie materiału do worków,
• zastosowania transportu pneumatycznego, który przenosi materiał w inne miejsce instalacji.

Tego typu konstrukcja jest kompaktowa i sprawdza się tam, gdzie przestrzeń jest ograniczona lub wymagana jest szybka zmiana odbiornika odpadów. KONSTRUKCJA POD KONTENERDrugim rozwiązaniem jest konstrukcja dostosowana do dużych kontenerów, a odległość między podłożem a dnem odpylacza wynosi około pięciu (5) metrów. Konstrukcja ta jest na tyle wysoka, że:

• kontener może bez problemu podjechać pod odpylacz,
• można zastosować specjalną pokrywę (czapkę), która zakładana jest na kontener.

Ta pokrywa zakrywa całą górną część kontenera, tworząc szczelny układ. Dzięki temu:

• towar nie wydostaje się na zewnątrz podczas napełniania,
• obsługa systemu pozostaje czysta i wygodna.

ZALETY OBU KONSTRUKCJI

• elastyczność – możliwość dopasowania konstrukcji do specyficznych potrzeb instalacji,
• bezpieczeństwo i higiena – szczelne rozwiązania zapobiegają zanieczyszczeniom i stratom materiału,
• wszechstronność – kompatybilność z różnymi systemami odbioru, w tym Big-Bagami, transportem pneumatycznym i dużymi kontenerami.

Odpylacz EKOmax z odpowiednią konstrukcją montażową oraz opcjonalną pokrywą zapewnia najwyższy poziom ergonomii i czystości w procesach przemysłowych, dostosowując się do najbardziej wymagających warunków pracy.



05 Przygotowanie dostawy



Odpylacz EKOmax można dostarczyć w dwóch wariantach, w zależności od potrzeb klienta i warunków instalacyjnych. Obie opcje dają elastyczność w zakresie montażu – może on być wykonany przez naszą firmę lub samodzielnie przez klienta. ODPYLACZ W POJEDYNCZYCH CZĘŚCIACHW pierwszej opcji odpylacz dostarczany jest w pojedynczych częściach, zapakowanych na paletach. Wszystkie elementy wymagają montażu na miejscu, co może być bardziej czasochłonne, ale daje większą elastyczność w organizacji prac.Opcja ta jest szczególnie przydatna w przypadku instalacji w trudno dostępnych miejscach lub dla klientów dysponujących własnym zespołem montażowym. ODPYLACZ W SEGMENTACHDruga opcja to dostawa odpylacza w kilku wstępnie zmontowanych segmentach. Na miejscu segmenty są ustawiane jeden na drugim za pomocą dźwigu i łączone, co znacząco skraca czas montażu. Ta forma dostawy jest wygodna i idealna dla większych instalacji, gdzie liczy się szybkie uruchomienie urządzenia. OPCJA MONTAŻU KOŃCOWEGO – DWIE MOŻLIWOŚCINiezależnie od wybranej opcji dostawy, oferujemy dwie możliwości montażu:

• Montaż przez naszą firmę – profesjonalny montaż wykonany przez nasz zespół, dostępny za dodatkową opłatą.
• Samodzielny montaż przez klienta – klient może przeprowadzić montaż we własnym zakresie, korzystając z dostarczonej dokumentacji technicznej i instrukcji.

PODSUMOWANIEObie opcje dostawy – w pojedynczych częściach lub w segmentach – są elastyczne i dostosowane do różnych potrzeb klientów. Montaż może być zrealizowany zarówno przez naszą firmę, co zapewnia profesjonalne wykonanie, jak i samodzielnie przez klienta, co daje oszczędność kosztów. Dzięki temu odpylacz EKOmax jest urządzeniem, które można łatwo dostosować do specyficznych warunków i wymagań instalacyjnych.
