Opis

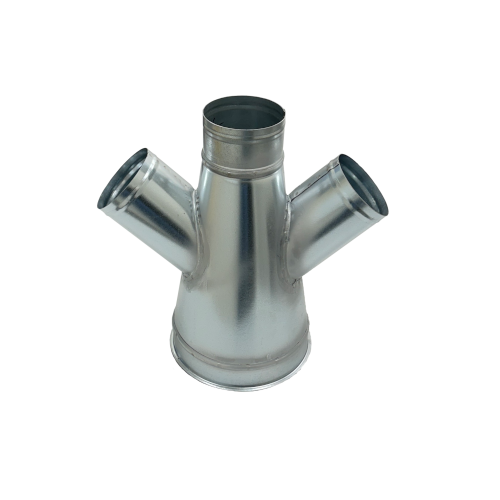

TRÓJNIKI PODWÓJNE Z BLACHY OCYNKOWANEJ

materiał: certyfikowana, wysokiej jakości blacha ocynkowana
grubość blachy: od 0,75 mm do 1,25 mm (w zależności od średnicy i wielkości trójnika)
dostępne średnice: Ø 80 mm – Ø 1000 mm
wykonanie: standardowo z obu stron wywinięcie ok. 6-7 mm, pod opaskę łączeniową (wąską lub szeroką)

TYPY TRÓJNIKÓW ASYMETRYCZNYCH (z jedną odnogą – wymiar C)

Trójniki przelotowe o kącie rozwarcia 45° w których wymiar A i B (B=A) są równe, natomiast wymiar C nie może być większy niż (A+B)/2.

Trójniki redukcyjne o kącie rozwarcia 45° w których wymiar A jest większy od wymiaru B, natomiast wymiar C nie może być większy niż (A+B)/2. W przypadku trójników redukcyjnych, wymiary A i B zostają wydłużone o dodatkowy pierścień walcowy (z każdej lub z jednej strony: l = ok. 50 mm) po to, by można było założyć np. szerokie opaski łączeniowe. Opaski szerokie są stosowane od średnicy Ø180.

TABALA ZE STANDARDOWYMI DŁUGOŚCIAMI TRÓJNIKÓW PODWÓJNYCH (wymiar L)

Średnica odnogi C [mm]	Długość trójka L [mm]
od Ø 80 do Ø 100	300
od Ø 120 do Ø 140	350
od Ø 150 do Ø 180	400
Ø 200	450
od Ø 225 do Ø 250	500
od Ø 275 do Ø 315	600
Ø 350	700
Ø 400	800
od Ø 450 do Ø 500	950
Ø 550	1050
od Ø 600 do Ø 650	1150
od Ø 700 do Ø 750	1300
od Ø 800 do Ø 850	1450
od Ø 900 do Ø 950	1650
Ø 1000	1700

Informacje dodatkowe

Typ trójnika:	Przelotowy B=A, Redukcyjny B≠A
Średnica: A	fi 80, fi 100, fi 120, fi 125, fi 140, fi 150, fi 160, fi 180, fi 200, fi 225, fi 250, fi 275, fi 300, fi 315, fi 350, fi 400, fi 450, fi 500, fi 550, fi 600, fi 630, fi 650, fi 700, fi 750, fi 800, fi 850, fi 900, fi 950, fi 1000
Odnoga bazowa: C1	do fi 80, do fi 100, do fi 120, do fi 125, do fi 140, do fi 150, do fi 160, do fi 180, do fi 200, do fi 225, do fi 250, do fi 275, do fi 300, do fi 315, do fi 350, do fi 400, do fi 450, do fi 500, do fi 550, do fi 600, do fi 630, do fi 650, do fi 700, do fi 750, do fi 800, do fi 850, do fi 900, do fi 950, do fi 1000
Odnoga: C2	C2=C1, fi 80, fi 100, fi 120, fi 125, fi 140, fi 150, fi 160, fi 180, fi 200, fi 225, fi 250, fi 275, fi 300, fi 315, fi 350, fi 400, fi 450, fi 500, fi 550, fi 600, fi 630, fi 650, fi 700, fi 750, fi 800, fi 850, fi 900, fi 950, fi 1000
Średnica: B	B=A, fi 80, fi 100, fi 120, fi 125, fi 140, fi 150, fi 160, fi 180, fi 200, fi 225, fi 250, fi 275, fi 300, fi 315, fi 350, fi 400, fi 450, fi 500, fi 550, fi 600, fi 630, fi 650, fi 700, fi 750, fi 800, fi 850, fi 900, fi 950, fi 1000
